Kromschroder TC 116V05T code 84765528

Основной склад: В наличии
Москва: В наличии
Санкт-Петербург: В наличии
Казань: В наличии

0 руб.

промышленный блок для проверки герметичности в газовых системах

Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Описание

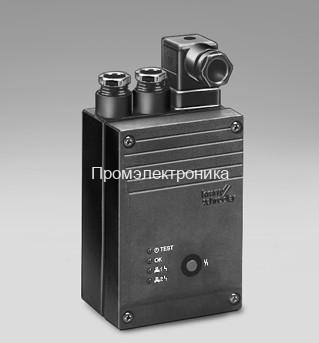

Автомат контроля герметичности Kromschroder TC 116V05T code 84765528

Автомат контроля герметичности Kromschroder TC 116V05T code 84765528 — надежное устройство для проверки герметичности газовых систем перед каждым пуском и после отключения. Этот автомат применяется в составе промышленного оборудования, включая котлы и газовые горелки, для обеспечения безопасности и предотвращения утечек.

Основные функции и назначение

Автомат контроля герметичности Kromschroder TC 116V05T предназначен для обнаружения утечек газа на одном из двух электромагнитных клапанов. В случае выявления недопустимой утечки устройство блокирует запуск горелки, обеспечивая надежное отключение подачи газа через другие клапаны. Это позволяет минимизировать риски и поддерживать высокий уровень безопасности на промышленных объектах.

Преимущества Kromschroder TC 116V05T

Проверка клапанов безопасности — устройство тщательно тестирует каждый клапан на герметичность.
Короткий цикл проверки — оптимизированная программная последовательность сокращает время тестирования.
Настраиваемое время проверки — адаптация под требования системы.
Режим быстрого запуска — ускоряет запуск оборудования.
Высокая безопасность — самотестируемая электроника обеспечивает надежную работу.
Компактные размеры — экономия места при установке.
Международная сертификация — устройство сертифицировано в ЕС и разрешено к использованию в России, США и Канаде.

Заменяющая модель

Важно: автомат контроля герметичности Kromschroder TC 116V05T снят с производства. Рекомендуемая замена:

Kromschroder TC 1V05W/W code 84765541
- Valve connecting cable TC /B, 74960689.

Новые модели обеспечивают тот же уровень надежности и безопасности, сохраняя совместимость с существующими системами.

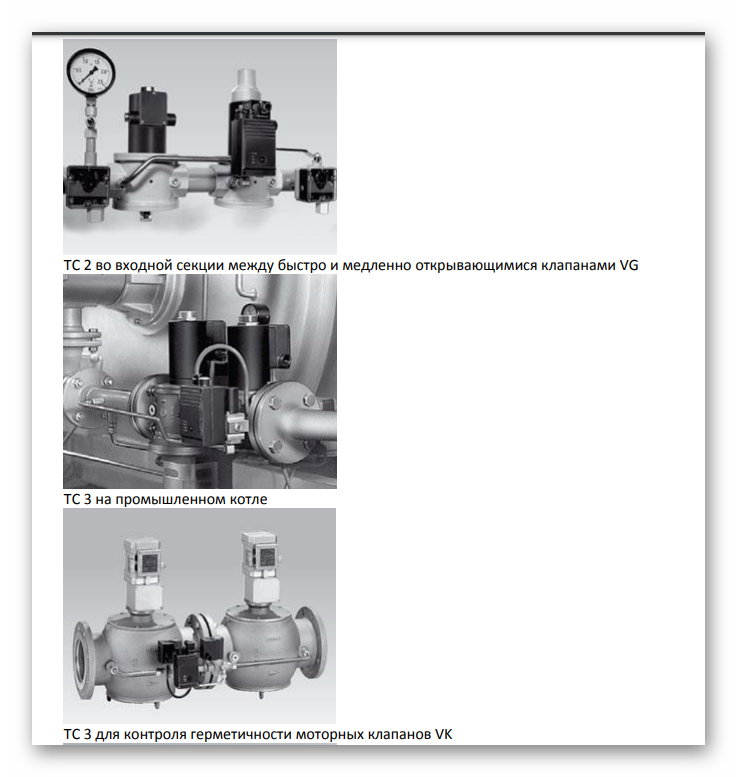

Применение устройства

Автоматы контроля герметичности используются в:

Промышленных котлах;
Газовых горелках Kromschroder;
Оборудовании для термических процессов.

Устройство также совместимо с газовыми системами, где требуется вентиляция в открытый воздух.

Почему выбирают Промэлектроника?

Компания Промэлектроника является официальным дистрибьютором Kromschroder, что гарантирует:

Поставки оригинального оборудования;
Консультации по подбору и замене устройств;
Поддержку и сопровождение на всех этапах.

Обратитесь к нам за консультацией и получите профессиональную помощь в выборе оборудования для ваших задач.

Бренды: Kromschroder

Отзывы (0)

Проверка герметичности газовых клапанов

Зачем нужна проверка герметичности газовых клапанов

Безопасность персонала и оборудования
Любая утечка горючего газа образует взрывоопасную смесь. Автоматическая проверка до розжига и/или после выключения горелки не даёт газу скопиться внутри топки или вокруг оборудования.
Соблюдение норм и стандартов
Европейский EN 1643, российские ГОСТ Р и ТР ТС ограничивают допустимую утечку величиной ~0,1 % расхода. TC выполняет обязательный тест без ручного «обмылливания» и фиксирует его факт.
Предотвращение ложных пусков и аварийных остановов
Если входной клапан пропускает газ во время паузы, система розжига обнаружит «пламя до старта» и заблокирует горелку. TC выявляет негерметичность заранее — установка не уходит в незапланированный простой.
Экономия топлива и снижение выбросов
Постоянная утечка 50 л/ч при 100 мбар за одну смену превращается в десятки кубометров газа и соответствующие выбросы метана.
Продление ресурса клапанов
Раннее обнаружение зазора в седле позволяет заменить клапан на плановом ремонте, а не в аварийном порядке, снижая общий объём ТОиР.

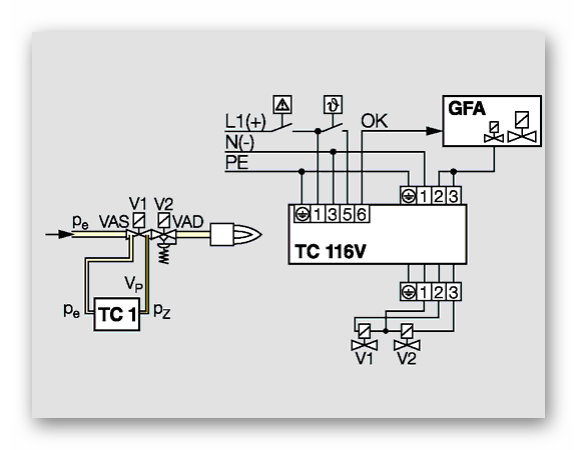

Как TC 1V 05 T выполняет тест герметичности

Подготовка

Контроллер измеряет давление pᶻ в межклапанном пространстве и сравнивает его с половиной входного давления pᵤ/2.
В зависимости от результата выбирает одну из двух программ:
- Программа A — если pᶻ > pᵤ/2;
- Программа B — если pᶻ ≤ pᵤ/2.

Проверка (обе программы используют одинаковые приёмы, меняется лишь очередность клапанов)

Кратко (около 3 с) открывается первый клапан, затем закрывается.
В течение заданного времени tᴍ (5–30 с) TC наблюдает, как меняется pᶻ.
По тому, пересёкло ли pᶻ порог pᵤ/2, определяется герметичность второго клапана.
Процедура повторяется в зеркальном порядке для второго клапана, чтобы проверить первый.
По итогам двух измерений TC решает:
- оба клапана герметичны → разрешение на розжиг (сигнал «ОК», зелёные индикаторы);
- хотя бы один клапан негерметичен → аварийный сигнал, красный LED и блокировка до сброса.

Настройка чувствительности

Время tᴍ задаётся перемычкой с шагом 5 с (5 … 30 с).
Чем больше tᴍ, тем меньшую утечку система ещё зафиксирует.
Для точного подбора времени используют формулу:
tᴍ = 2,5 · pᵤ [мбар] · Vᴘ [л] / Qᴸ [л/ч],

где Vᴘ — контролируемый объём между клапанами и в подводке,
Qᴸ — допускаемая величина утечки.
Полный цикл проверки tᴘ = 2 · 3 с + 2 · tᴍ.
