Полное руководство по сервоприводу Honeywell M7284C1000: Установка, настройка и эксплуатация

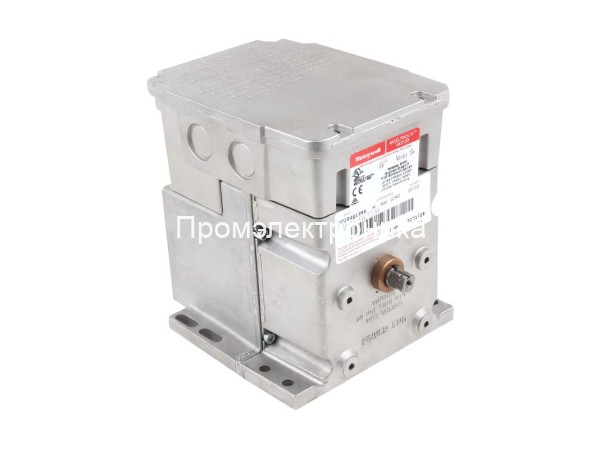

Сервоприводы Honeywell серии Modutrol IV, и в частности модель M7284C1000, являются надёжными устройствами, предназначенными для точного управления заслонками и клапанами в системах отопления, вентиляции и кондиционирования воздуха (HVAC). M7284C1000 — это модель без пружинного возврата, которая управляется электронным контроллером с помощью токового (4-20 мА) или вольтового (2-10 В) сигнала для позиционирования клапана или заслонки в любом положении. Данное руководство, основанное на официальной документации производителя, подробно описывает процессы установки, подключения, настройки и проверки этого сервопривода.
Основные характеристики
- Назначение: Управление заслонками и клапанами.
- Тип: Без пружинного возврата.
- Питание: 24 В переменного тока. Могут поставляться с заводским трансформатором или с возможностью его установки на месте.
- Управляющий сигнал: 4-20 мА или 2-10 В постоянного тока.
- Ход: Регулируемый в диапазоне от 90° до 160°.
- Время полного хода: Стандартное время составляет 30 секунд для хода 90° и 60 секунд для хода 160°.
- Корпус: Литой алюминиевый корпус с встроенной распределительной коробкой, обеспечивающей защиту класса NEMA 3.
Принадлежности
Для расширения функциональности и удобства монтажа сервопривода M7284C1000 доступен ряд принадлежностей:
- Комплекты внутренних вспомогательных выключателей (220736А/В): Позволяют добавлять один или два вспомогательных выключателя на месте установки.
- Кронштейн-переходник (220738А): Поднимает вал двигателя на 19 мм (3/4 дюйма), что необходимо для совместимости с предыдущими моделями Modutrol и для использования с некоторыми типами тяг.
- Адаптер резьбовых клемм (220741А): Преобразует стандартные быстроразъемные клеммы в резьбовые.
- Звенья кривошипа (221455А, 221455ADW): Разработаны для обеспечения полного поворота без задевания основания двигателя.
- Встроенные трансформаторы (50017460-001/003): Обеспечивают питание 24 В переменного тока от сетей 120/230 В.
- Узлы тяг (Q100, Q5001, Q605): Предназначены для подключения двигателя к дроссельным клапанам V51, водяным или паровым клапанам, а также к заслонкам.
- Вспомогательный потенциометр (Q181): Используется для последовательного или параллельного управления несколькими двигателями.
- Взрывозащищенный корпус (ES650-117): Предназначен для использования во взрывоопасных атмосферах.
Установка
Правильная установка — залог долгой и безотказной работы сервопривода.
Подготовительные шаги и меры предосторожности
- Прочтите инструкцию: Тщательное изучение инструкций поможет избежать повреждения изделия и опасных ситуаций.
- Проверьте характеристики: Убедитесь, что номинальные характеристики привода соответствуют требованиям вашей системы.
- Квалификация установщика: Монтаж должен производиться обученным и опытным специалистом.
- Отключите питание: Перед началом работ всегда отключайте все источники электропитания во избежание поражения током или короткого замыкания.
- Не вращайте вал вручную: Категорически запрещается поворачивать вал двигателя рукой или с помощью инструментов. Это может привести к необратимому повреждению редуктора и контактов ограничения хода.
Выбор места и монтаж
- Пространство для обслуживания: Выбирайте место установки с достаточным пространством для монтажа принадлежностей и последующего обслуживания.
- Установка вне помещения: Используйте влагозащищенные разъемы и распределительную коробку класса NEMA 3. При монтаже в любом положении, кроме вертикального, необходим комплект защиты от факторов внешней среды (4074ERU).
- Агрессивные среды: Избегайте установки в местах с наличием кислотного тумана или агрессивных паров, которые могут повредить металлические части.
- Ориентация: Двигатель следует устанавливать так, чтобы его вал с кривошипом располагался горизонтально. Монтажные фланцы рассчитаны на крепежные винты или болты диаметром 6,4 мм (1/4 дюйма).
- Использование кронштейна-переходника (220738А): Кронштейн необходим при замене старых моделей Modutrol, при использовании наружного вспомогательного выключателя Q607 или некоторых тяг клапанов (кроме Q5001), а также для обеспечения дополнительного зазора при работе тяги заслонки.
Электропроводка
Электромонтаж должен выполняться в строгом соответствии с действующими нормами и правилами.
- Соответствие питания: Убедитесь, что напряжение и частота источника питания соответствуют указанным на двигателе.
- Параллельное подключение: При подключении нескольких двигателей к одному источнику питания убедитесь, что его мощность достаточна для их суммарной нагрузки.
- Доступ к клеммам: Для доступа к клеммам необходимо снять крышку распределительной коробки, открутив четыре винта.
- Схемы подключения:
- Типовая схема: Питание 24 В подается на клеммы T1 и T2. Управляющий сигнал от контроллера (например, 4-20 мА) подключается к клеммам «+» и «-».
- Несколько двигателей: До шести двигателей можно подключить к одному контроллеру на 4-20 мА.
- Принудительное открытие: Для перемещения вала в полностью открытое положение необходимо подключение к клемме F.
Настройка и регулировка
После монтажа и подключения необходимо выполнить настройку параметров сервопривода. Перед началом регулировок обязательно отсоедините тягу клапана от вала двигателя.
Регулировка хода
Большинство моделей, включая M7284C1000, позволяют регулировать угол поворота вала от 90° до 160°. Исключение составляют модели с фиксированным ходом (например, M7284C1083).
- Отключите контроллер от двигателя.
- Снимите крышку распределительной коробки.
- Найдите потенциометр регулировки хода. Если смотреть со стороны приводного конца вала, он будет крайним слева.
- С помощью плоской отвертки поверните потенциометр по часовой стрелке до упора для установки хода в 160° (максимум) или против часовой стрелки до упора для установки хода в 90° (минимум). Промежуточные положения соответствуют ходу между 90° и 160°.
Регулировка нуля и диапазона (для моделей Q)
Модели с индексом Q (например, M7284Q) позволяют настраивать начальную точку (нуль) и рабочий диапазон.
- Нуль (Start): Устанавливает значение входного сигнала, при котором вал находится в закрытом положении (0% хода).
- Диапазон (Span): Определяет диапазон входного сигнала, соответствующий полному ходу вала (от 0% до 100%).
Процедура настройки:
- Поверните потенциометр нуля до упора по часовой стрелке (максимальный нуль), а потенциометр диапазона — до упора против часовой стрелки (минимальный диапазон).
- Подайте на вход ток, соответствующий желаемому закрытому положению.
- Медленно вращайте потенциометр нуля против часовой стрелки, пока вал не начнет двигаться. Это установит точку нуля.
- Подайте на вход ток, соответствующий желаемому полностью открытому положению.
- Поворачивайте потенциометр диапазона по часовой стрелке, пока вал не начнет двигаться в сторону закрытия. Это установит рабочий диапазон.
- Повторно проверьте и при необходимости скорректируйте настройки нуля и диапазона.
Проверка
После завершения установки и всех регулировок необходимо провести тщательную проверку работы системы.
- Запустите двигатель: Используя контроллер, подайте управляющий сигнал и убедитесь, что двигатель корректно приводит в действие заслонку или клапан.
- Проверьте реакцию: Убедитесь, что привод правильно реагирует на изменения входного сигнала от контроллера.
- Проверьте механику: Осмотрите все механические соединения (тягу, кривошип, крепления), чтобы убедиться в их надежности и отсутствии люфтов.
- Проверьте свободный ход: Убедитесь, что тяга заслонки перемещается во всем диапазоне хода двигателя без зацепления или ударов о другие элементы конструкции.
- Вспомогательные выключатели: Если используются, проверьте их срабатывание в заданных положениях вала.
Соблюдение этих инструкций обеспечит правильную и эффективную работу сервопривода Honeywell M7284C1000, гарантируя точное и надежное управление в вашей системе.
