ПЛК Automation Direct P2-550

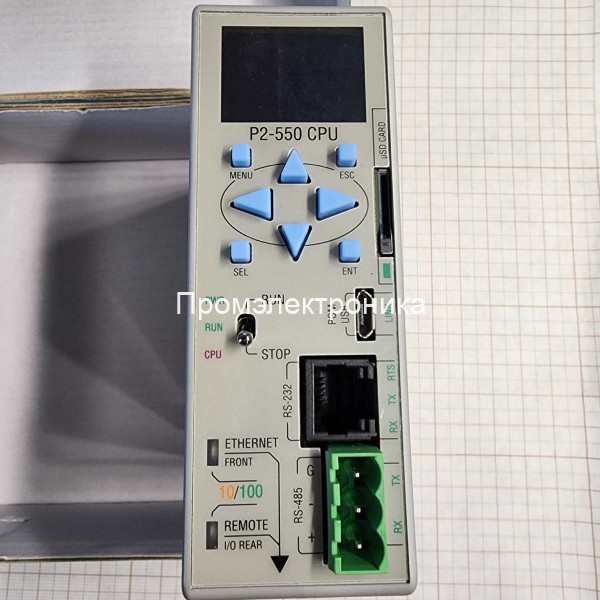

ПЛК (программируемый логический контроллер) P2-550 от Automation Direct является высокопроизводительным центральным процессорным модулем для систем Productivity2000. Этот модуль предназначен для управления и мониторинга различных промышленных процессов, обеспечивая широкие возможности интеграции с устройствами через Ethernet и последовательные порты. Вот основные характеристики и особенности модуля P2-550:

Основные характеристики:

• Память: 50 МБ, включая программы, данные и документацию. Из них 500 кБ предназначены для ретентивной памяти.
• Дисплей: OLED-дисплей на 4 строки и 10 символов с 8 кнопками управления. На дисплее отображаются пользовательские сообщения, системные ошибки и информация.
• Частота сканирования: 500 мкс для 3000 булевых операций и 240 входов/выходов.
• Интегрированные порты: Включает 5 встроенных портов для различных коммуникаций.

Коммуникационные возможности:

1. Ethernet порт (10/100 Мбит/с):
   • Поддержка программирования, мониторинга, обновления прошивки.
   • Взаимодействие с протоколами Modbus TCP (32 клиента и 16 серверов) и EtherNet/IP (32 адаптера).
   • Возможности отправки email (SMTP клиент), поддержка протокола MQTT.
2. USB-порт:
   • Используется для программирования, мониторинга и отладки, подключается через Micro USB разъем.
3. RS-232 порт (RJ12):
   • Поддержка ASCII и Modbus протоколов, может работать как мастер или слейв.
   • Скорость передачи данных от 1200 до 115200 бод.
4. RS-485 порт:
   • Поддержка протоколов Modbus RTU и ASCII.
   • Встроенная защита от электростатических разрядов и других помех.
5. Слот для micro SD карты:
   • Поддержка ведения журнала данных и переноса проектов.

Программирование и управление:

Модуль P2-550 программируется с помощью пакета Productivity Suite, который поддерживает создание пользовательских дисплеев и сообщений для отображения на OLED-дисплее. В системе также присутствует возможность работы с различными типами инструкций, включая функции управления движением, ПИД-регуляторы, таймеры и счётчики, математические операции и функции обработки данных.

Дополнительные возможности:

• Поддержка до 4320 аппаратных точек ввода/вывода, при использовании до 8 удалённых баз и подключения 16 приводов серии GS.
• Реальное время: Модуль оснащён встроенными часами реального времени с точностью ±5 секунд в день при 25°C.
• Температурные условия: Рабочая температура от 0°C до 60°C, что позволяет использовать модуль в различных промышленных условиях.

Заключение:

P2-550 — это мощный и универсальный ПЛК, который обеспечивает высокий уровень производительности, гибкие коммуникационные возможности и удобство интеграции в промышленные системы автоматизации. Он подходит для широкого спектра задач в промышленной автоматизации благодаря поддержке популярных протоколов связи, масштабируемости и возможности дистанционного управления.
