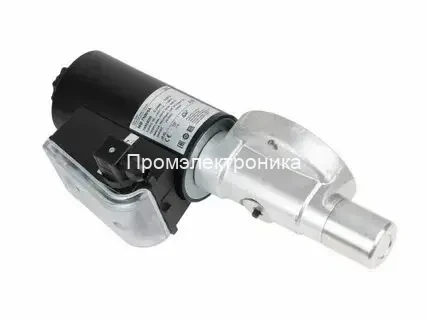

Kromschroder MB 7NW3

Основной склад: В наличии
Москва: В наличии
Санкт-Петербург: В наличии
Казань: В наличии

0 руб.

Электромагнитный сервопривод Kromschroder MB 7NW3 (74923034) для дисковых затворов BVHM (DN 40-100). Модель быстрого открытия и закрытия (<1 секунды), с питанием 230В и клеммной коробкой (IP65). Позволяет точно настраивать минимальный и максимальный расход.

Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Описание

Техническое описание электромагнитного привода Kromschroder MB 7NW3 (74923034)

Электромагнитный сервопривод Kromschroder MB 7NW3 с артикулом 74923034 представляет собой высокотехнологичное устройство, разработанное для автоматизации управления потоками воздуха и дымовых газов в промышленных установках. Этот привод является ключевым компонентом для дисковых затворов серии BVHM и обеспечивает исключительную надежность и точность в работе.

Компания Промэлектроника является официальным дилером продукции Kromschroder, предлагая своим клиентам только оригинальное оборудование, полную техническую поддержку и гарантийное обслуживание.

Область применения и назначение

Основное назначение сервопривода MB 7 — это управление дисковым затвором BVHM. Данная комбинация оборудования широко используется для регулирования потоков газа и воздуха с температурой до 450°C на промышленных горелках, работающих в импульсном режиме. Благодаря огромному рабочему ресурсу, привод идеально подходит для систем, требующих большого количества рабочих циклов.

Привод обеспечивает перемещение диска затвора в положения "открыто" или "закрыто" через специальную муфту сцепления. Важнейшей функцией безопасности является автоматическое закрытие затвора при пропадании напряжения питания, что предотвращает неконтролируемую подачу воздуха в печь и повышает безопасность всей системы.

Ключевые особенности и преимущества

Высокое быстродействие: Модель MB 7N (к которой относится данный привод) отличается быстрым открытием (менее 1 секунды) и быстрым закрытием (менее 1 секунды). Это критически важно для систем, требующих немедленной реакции исполнительных механизмов, например, для отсечки или быстрого розжига.
Надежность и долговечность: Приводы рассчитаны на огромное количество переключений, что гарантирует долгий срок службы даже в условиях интенсивной эксплуатации. Ресурс работы в связке с затвором BVHM варьируется от 1 000 000 до 5 000 000 срабатываний в зависимости от диаметра затвора и перепада давления.
Точная настройка расхода: Конструкция привода предусматривает возможность точной и независимой настройки минимального ( $Q_{min}$ ) и максимального ( $Q_{ma x}$ ) расхода с помощью регулировочных гаек. Заводская настройка предполагает диапазон от 0° (полностью закрыто) до 90° (полностью открыто), который может быть изменен пользователем.
Визуальный контроль: Наличие указателя положения диска затвора на обратной стороне привода позволяет оператору в любой момент визуально определить текущее состояние затвора (открыт или закрыт).
Высокая степень защиты: Корпус привода имеет степень защиты IP 65, что означает полную пыленепроницаемость и защиту от струй воды с любого направления. Это позволяет эксплуатировать привод в сложных промышленных условиях.

Технические характеристики

Артикул: 74923034
Тип привода: Электромагнитный сервопривод, быстрого открытия и закрытия (MB 7N).
Совместимость: Предназначен для установки на дисковые затворы Kromschroder BVHM номинальным диаметром от DN 40 до DN 100.
Напряжение питания: 230 В переменного тока, +10/-15%, 50/60 Гц.
Потребляемая мощность: 100 Вт.
Электрическое подключение: Клеммная коробка, обеспечивающая надежное и защищенное подключение.
Температура окружающей среды: от -20°C до +60°C. Длительная эксплуатация при повышенных температурах может сократить срок службы эластомеров.
Температура рабочей среды (при использовании с BVHM):
- До +250°C в стандартном исполнении.
- До +450°C при использовании специальной теплозащитной пластины (артикул 74921670).
Максимальное давление на входе ( $p_{u}$ ): 150 мбар (2.18 psig).
Страна происхождения: Германия (DE).

Монтаж и эксплуатация

Монтаж и ввод в эксплуатацию должны производиться только квалифицированным персоналом в соответствии с действующими нормами и предписаниями. Работы, связанные с электричеством, должны выполняться только электриками с соответствующей квалификацией.

Основные требования к монтажу:

Монтажное положение: Электромагнитный привод можно устанавливать в любом положении от вертикального до горизонтального. Установка приводом вниз не допускается.
Электроподключение: Необходимо использовать термостойкий кабель (рассчитанный на температуру >90°C) с максимальным поперечным сечением 2,5 мм². Рекомендуется использование кабельных наконечников.
Условия эксплуатации: Следует избегать попадания на прибор прямых солнечных лучей, воздействия солевого тумана или оксидов серы. Максимальная высота установки — 2000 м над уровнем моря.
Безопасность: Во время работы поверхность привода может нагреваться до 85°C. Перед проведением любых работ необходимо полностью обесточить оборудование.

Заказ и консультация

Для приобретения электропривода Kromschroder MB 7NW3 (74923034), а также для получения подробной технической консультации, подбора сопутствующего оборудования и аксессуаров, обращайтесь к специалистам компании Промэлектроника. Мы поможем вам найти оптимальное решение для ваших задач.

Email для связи: sales@prom-elec.com
