Honeywell L91B1050

В наличии

0 руб.

Honeywell L91B1050 – пропорциональный контроллер для плавного регулирования давления пара, воздуха и других неагрессивных газов. Оснащен потенциометром 140 Ом и регулируемым диапазоном пропорциональности для точной настройки системы.

Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Теги: L91B

Описание

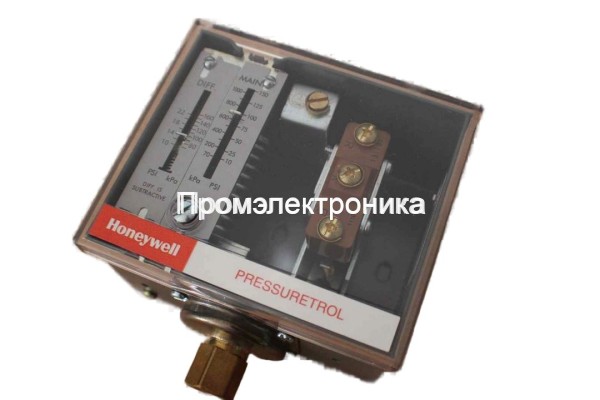

Пропорциональный контроллер давления Honeywell L91B1050

Honeywell L91B1050 из серии Pressuretrol® представляет собой высокоточный пропорциональный (модулирующий) контроллер давления, разработанный для обеспечения прямого управления исполнительными механизмами, такими как модулирующие двигатели или клапаны в автоматизированных горелках и паровых отопительных системах. Это устройство является ключевым элементом в системах, где требуется плавное и точное поддержание заданного давления, а не простое двухпозиционное (включено/выключено) регулирование.

Контроллер преобразует изменение давления в плавное изменение электрического сопротивления, что позволяет исполнительным механизмам (например, воздушным заслонкам или топливным клапанам) занимать промежуточные положения. Это обеспечивает эффективное сжигание топлива, стабильность технологического процесса и экономию энергоресурсов.

Область применения

Контроллеры L91B1050 находят широкое применение в различных отраслях промышленности и коммунального хозяйства. Основное их назначение — регулирование рабочего давления в следующих средах:

Пар: в паровых котлах и парогенераторах для управления процессом горения.
Воздух: в системах сжатого воздуха и пневматических установках.
Негорючие газы: в различных технологических процессах, где требуется контроль давления газов, не вступающих в химическую реакцию с материалами датчика.
Другие жидкие среды, не вызывающие коррозию латуни или фосфористой бронзы, из которых изготовлен чувствительный элемент (сильфон).

Важное замечание: При использовании контроллера в паровых системах настоятельно рекомендуется установка гидрозатвора (сифонной петли) между котлом и устройством для защиты чувствительного сильфона от воздействия высоких температур и попадания отложений.

Ключевые особенности и преимущества

Регулируемый диапазон пропорциональности: В отличие от моделей с фиксированным диапазоном, L91B1050 позволяет точно настроить диапазон дросселирования (пропорциональности). Это дает возможность адаптировать контроллер под конкретные требования системы, добиваясь оптимальной скорости отклика и стабильности без "рыскания" (постоянных колебаний) исполнительного механизма.
Высокая точность и надежность: Устройство оснащено чувствительным сильфоном из латуни, который реагирует на малейшие изменения давления, перемещая шток потенциометра.
Визуальный контроль: Прозрачная пластиковая крышка корпуса позволяет визуально контролировать положение индикаторов уставки и работу потенциометра в режиме реального времени.
Информативная шкала: Крупная и легко читаемая шкала имеет градуировку как в американских (psi, oz/sq. in.), так и в метрических (кПа, МПа) единицах, что упрощает настройку.
Надежная конструкция: Корпус выполнен из окрашенной углеродистой стали, что обеспечивает защиту внутренних компонентов от механических повреждений и воздействия окружающей среды.
Простой монтаж: Контроллер оснащен стандартным резьбовым соединением 1/4" NPT (внешняя резьба) для быстрой установки на трубопровод или сифонную петлю. Также предусмотрена возможность поверхностного монтажа через выбивные отверстия на задней стенке корпуса.
Удобство подключения: Электрические соединения выполняются через внутренние винтовые клеммы. В боковой стенке корпуса предусмотрено отверстие под кабельный ввод диаметром 1/2 дюйма.

Технические характеристики

Модель: L91B1050
Тип регулирования: Пропорциональное (модулирующее)
Функция переключения: Потенциометр, номинальное сопротивление 140 Ом
Электрические параметры: 24 В переменного тока
Тип давления: Избыточное, относительное
Чувствительный элемент: Сильфон из латуни
Присоединение к процессу: Внешняя резьба 1/4"-18 NPT
Температура окружающей среды: от 0°C до +66°C
Температура рабочей среды: от 0°C до +66°C
Класс защиты: IP44
Материалы корпуса: Окрашенная сталь, прозрачная пластиковая крышка
Монтажное положение: Вертикальное
Вес: приблизительно 0.88 кг

Принцип работы

Принцип действия контроллера L91B основан на работе мостовой электрической схемы, которую он образует вместе с цепью обратной связи модулирующего двигателя.

Изменение давления: Повышение или понижение давления в системе заставляет сильфон сжиматься или расширяться.
Движение штока: Это механическое движение через систему рычагов передается на шток потенциометра внутри контроллера.

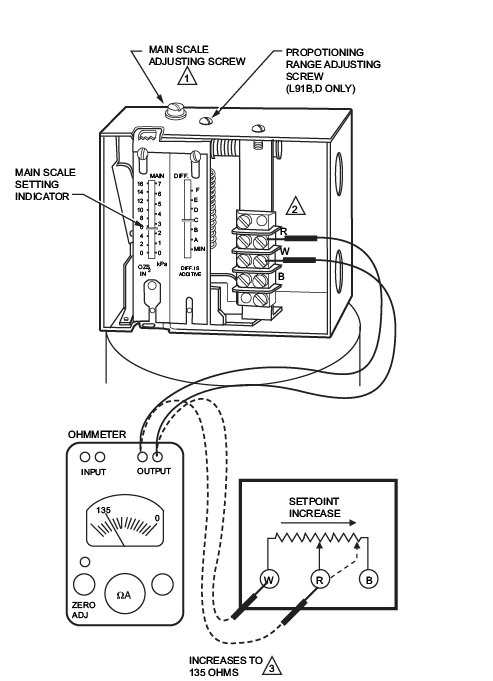

Изменение сопротивления: При повышении давления шток движется в сторону клеммы «W», изменяя баланс сопротивлений в мостовой схеме. При понижении давления шток движется к клемме «B».
Реакция исполнительного механизма: Это изменение сигнала приводит в действие балансировочное реле в модулирующем двигателе, который начинает вращаться в сторону закрытия (при повышении давления) или открытия (при понижении давления), изменяя таким образом интенсивность горения или поток среды.
Восстановление баланса: Двигатель вращается до тех пор, пока его собственный потенциометр обратной связи не скомпенсирует изменение сигнала от L91B, и схема снова не придет в равновесие.

Этот процесс, называемый модуляцией, позволяет системе плавно адаптироваться к изменениям нагрузки, поддерживая давление на постоянном уровне с высокой точностью.

Монтаж и настройка

Установка контроллера должна производиться квалифицированным сервисным специалистом.

Расположение: Устанавливайте контроллер в месте, где температура окружающей среды не превышает 66°C. В паровых системах он должен располагаться строго выше уровня воды в котле.
Использование гидрозатвора (сифонной петли): Это обязательное требование при работе с паром. Сифон защищает сильфон от прямого контакта с горячим паром и отложениями. Перед монтажом убедитесь, что петля заполнена водой.
Герметизация: Используйте небольшое количество герметика для труб, чтобы не засорить отверстие фитинга.
Затяжка: Для затяжки резьбового соединения используйте гаечный ключ, прикладывая усилие к фитингу, а не к корпусу контроллера, чтобы избежать его повреждения.

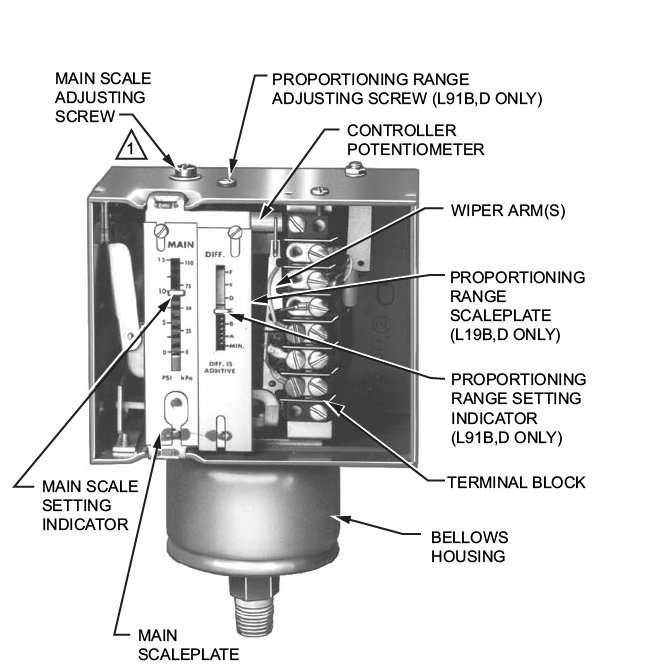

Настройка:

Основная уставка: Настраивается с помощью винта на верхней части корпуса. Индикатор на основной шкале должен быть установлен на минимальное желаемое давление.
Диапазон пропорциональности (Throttling Range): Настраивается отдельным винтом (только для моделей L91B/D). Шкала имеет градуировку от A до F. Чем шире диапазон, тем при большем изменении давления исполнительный механизм пройдет путь от полного открытия до полного закрытия. Правильная настройка этого параметра позволяет избежать колебаний и стабилизировать систему.
