Kromschroder DL 30A-3T21W code 84444520

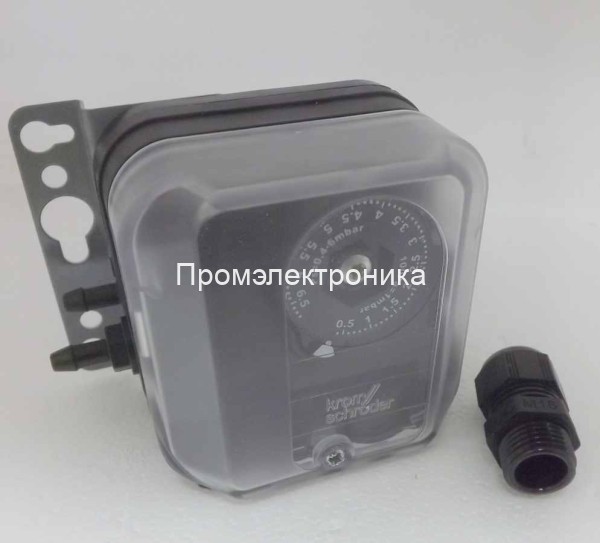

Датчик-реле давления Kromschroder DL 30A-3T21W (84444520)

Компания Промэлектроника, являясь официальным дилером продукции Kromschroder, представляет вашему вниманию высокоточный и надежный датчик-реле давления DL 30A-3T21W. Этот прибор, произведенный в Германии, является неотъемлемым элементом систем автоматизации и безопасности в различных отраслях промышленности. Мы обеспечиваем наличие оборудования на наших складах в Москве, Санкт-Петербурге и Казани, что гарантирует оперативную поставку в любую точку России.

Назначение и область применения

Датчик-реле давления DL 30A-3T21W — это универсальное устройство, разработанное для выполнения критически важных функций контроля давления. Его основная задача — мониторинг избыточного давления (напора), разрежения (тяги) и перепада давлений.

Ключевые сферы применения:

• Системы вентиляции и кондиционирования: Контроль работы вентиляторов, состояния фильтров и поддержание заданного давления в воздуховодах.
• Газогорелочные устройства и котлы: Мониторинг давления воздуха для горения, давления дымовых газов, что обеспечивает безопасную и эффективную работу отопительного оборудования.
• Промышленное оборудование: Контроль технологических процессов, где требуется поддержание определенного давления неагрессивных и негорючих газов.

Прибор сертифицирован в соответствии с европейскими стандартами (EU certified) и может использоваться как "специальный датчик-реле давления", что подтверждает его высокую надежность и точность.

Конструктивные особенности и принцип работы

Датчик DL 30A-3T21W выполнен в прочном корпусе из армированного стекловолокном пластика ПБТ, который обладает низкой газопроницаемостью и высокой стойкостью к внешним воздействиям.

Основные конструктивные элементы:

• Диапазон настройки: Регулировка в пределах от 2,5 до 30 мбар осуществляется при помощи удобного колесика с нанесенной шкалой.
• Присоединение: Для подключения к системе предусмотрено резьбовое соединение Rp 1/4 и дополнительное трубное соединение.
• Электрическое подключение: Осуществляется через винтовые клеммы, что обеспечивает надежный контакт.
• Визуальная индикация: Встроенный красно-зеленый светодиод (110–230 В AC) наглядно отображает текущий статус переключения контактов.
• Функциональная проверка: Наличие тестовой кнопки позволяет легко и быстро проверить работоспособность датчика без демонтажа.
• Монтаж: В комплекте поставляется Z-образный кронштейн для удобной установки на различных поверхностях.

Принцип действия основан на срабатывании высокочувствительной мембраны из каучука NBR. Когда давление достигает установленного на шкале значения, мембрана воздействует на микропереключатель. В результате происходит замыкание или размыкание электрической цепи (контакты NO/NC), что передает сигнал на управляющее устройство. Контакты 3 и 2 замыкаются при росте давления, а контакты 1 и 3 — при его падении.

Технические характеристики

• Артикул: 84444520
• Модель: DL 30A-3T21W
• Тип газа: Воздух, дымовые газы и другие неагрессивные газы.
• Диапазон настройки: 0,25–3 кПа (2,5–30 мбар).
• Максимальное входное давление: 30 кПа (300 мбар).
• Гистерезис переключения: 35–90 Па (0,35–0,9 мбар).
• Электрические параметры:
  • Напряжение: 24-250 В AC
  • Коммутируемый ток: 0,05-5 А (при cos φ=1), 0,05-1 А (при cos φ=0,6)
• Температура окружающей среды: от -20°C до +80°C.
• Степень защиты: IP 54.
• Материалы: Корпус — пластик ПБТ; Мембрана — NBR (без силикона).
• Срок службы: 10 лет в соответствии с EN 1854.

Установка и эксплуатация

Для обеспечения корректной и долговечной работы датчика DL 30A-3T21W необходимо строго соблюдать рекомендации по монтажу. Установку и подключение должен выполнять только квалифицированный персонал.

Ключевые рекомендации по монтажу:

• Монтажное положение: Предпочтительно вертикальное расположение мембраны. При монтаже в других положениях точка срабатывания может отличаться от установленного на шкале значения, поэтому требуется дополнительная проверка манометром.
• Защита от внешних факторов: Необходимо исключить попадание конденсата, грязи и влаги внутрь прибора. При наружной установке требуется защита от прямых солнечных лучей и осадков.
• Предотвращение вибраций и напряжений: При монтаже на неровной поверхности рекомендуется крепить датчик только двумя винтами с одной стороны, чтобы избежать механических напряжений корпуса.

Рекомендуется проводить проверку функциональности датчика не реже одного раза в год для подтверждения его исправности и точности срабатывания.

Гарантии и сертификация

Датчики Kromschroder DL соответствуют самым строгим международным и российским стандартам, что подтверждено сертификатами:

• CE-0085АР0466 (соответствие директивам ЕС 2014/35/EU - LVD, 2014/30/EU - EMC, 2011/65/EU - RoHS II).
• EAC (соответствие требованиям Технического регламента Таможенного Союза).
• UKCA, FM, UL, AGA.
• Соответствие стандарту DIN EN 1854:2024-10.

Приобретая оборудование в компании Промэлектроника, вы получаете не только оригинальный продукт с гарантией от производителя, но и полную техническую поддержку.

Для консультации, уточнения технических деталей и оформления заказа, пожалуйста, свяжитесь с нашими специалистами.
