Надежный фундамент безопасности вашей котельной

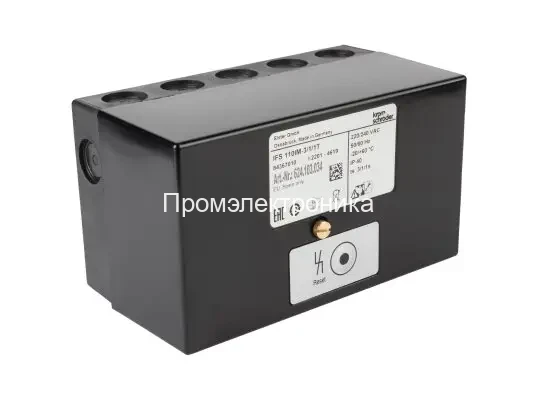

Топочный автомат Kromschroder IFS 110IM-3/1/1T – это высокотехнологичное устройство, разработанное в Германии для обеспечения полного контроля и безопасной эксплуатации промышленных газовых горелок с наддувом, работающих в прерывистом режиме. Данный режим предполагает, что горелка должна быть остановлена как минимум один раз в течение 24 часов. Этот автомат является мозгом системы сжигания топлива, управляя всеми этапами – от розжига до штатного отключения, и предотвращая любые потенциально аварийные ситуации.
Приобретая оборудование Kromschroder в компании Промэлектроника, вы получаете гарантию подлинности и качества, так как мы являемся официальным дилером и предоставляем полную техническую поддержку и сервисное обслуживание.
Область применения
Автоматы серии IFS 110IM широко используются в различных отраслях промышленности, где требуется точное и безопасное управление процессом горения:
- Теплогенераторы и промышленные печи.
- Сушильные камеры (например, в деревообрабатывающей или покрасочной промышленности).
- Парогенераторы и промышленные котлы.
- Газовые горелки на технологических установках.
Устройство идеально подходит для систем, где безопасность и стабильность работы являются критически важными параметрами.
Пример использования: Покрасочная камера
Представьте себе промышленную покрасочную камеру, где для сушки свежеокрашенных деталей используется газовая горелка. Любой сбой в работе горелки, например, срыв пламени, может привести к скоплению несгоревшего газа и риску взрыва.
В этой системе автомат IFS 110IM-3/1/1T выполняет следующие функции:
- Запуск: Перед розжигом автомат проверяет систему на наличие постороннего света (при использовании УФ-датчика), чтобы исключить ложное срабатывание.
- Розжиг: По команде оператора автомат подает напряжение на запальный трансформатор и открывает первый газовый клапан. В течение 7 секунд (время розжига) генерируется искра.
- Контроль: Сразу после появления пламени ионизационный электрод фиксирует его наличие.
- Рабочий режим: После успешного розжига и истечения 10-секундного предохранительного времени автомат открывает второй (основной) газовый клапан, и горелка выходит на полную мощность.
- Безопасность: Если во время работы пламя по какой-либо причине погаснет, IFS 110IM менее чем за 1 секунду закроет оба газовых клапана и перейдет в режим аварии, сигнализируя о неисправности красным светодиодом. Это полностью исключает утечку газа.
Таким образом, автомат обеспечивает полностью автоматизированный и безопасный цикл работы, защищая дорогостоящее оборудование и персонал.
Ключевые функции и возможности
- Универсальный контроль пламени: Автомат может работать как с ионизационным электродом, так и с ультрафиолетовым датчиком (УФ-зондом), что позволяет адаптировать его под различные типы горелок и условия эксплуатации.
- Одноэлектродный режим: Возможно совмещение функций электрода розжига и контроля пламени в одном устройстве, что упрощает конструкцию горелки и снижает затраты.
- Мгновенное аварийное отключение: Стандартная версия IFS 110IM обеспечивает немедленное прекращение подачи газа при потере сигнала пламени без попытки повторного розжига. Это является стандартом безопасности для многих промышленных процессов.
- Самодиагностика и индикация: Встроенная система постоянно контролирует как внутренние цепи, так и внешние сигналы. В случае неисправности (например, короткое замыкание датчика, внутренний сбой) автомат переходит в состояние блокировки, а красный светодиод на корпусе информирует о статусе (постоянное свечение – внешняя неисправность, мигание – внутренняя неисправность).
- Простота сброса аварии: Выход из режима блокировки осуществляется простым нажатием на встроенную кнопку-светодиод или через внешний контакт (удаленный сброс).
Конструкция и монтаж
- Прочный корпус: Автомат выполнен из ударопрочного, термостойкого пластика, обеспечивающего надежную защиту внутренних компонентов. Класс защиты IP 40 предотвращает попадание внутрь посторонних предметов и пыли.
- Удобство подключения: Семь предварительно подготовленных отверстий и кабельный ввод PG 9 облегчают прокладку и подключение электрических кабелей.
- Гибкость установки: Устройство может быть смонтировано в любом положении, что дает свободу при проектировании шкафов управления. Максимальная длина кабеля до горелки не должна превышать 50 метров.
- Надежное заземление: Для корректной и безопасной работы, особенно в одноэлектродном режиме, критически важно обеспечить надежное заземление корпуса автомата и самой горелки (рекомендуемое сечение заземляющего провода – 4 мм²).
Технические характеристики
- Артикул: 84367010
- Электропитание: 220/240 В (-15%/+10%), 50/60 Гц
- Потребляемая мощность: 9 ВА
- Предохранительное время (ts): 10 секунд
- Время розжига: ~7 секунд
- Время реакции при срыве пламени: < 1 секунда
- Контроль пламени: Ионизационный электрод или УФ-датчик (UVS 1, 5, 6, 8)
- Напряжение на датчике: ~220 В
- Чувствительность (ток ионизации): > 1 мкА
- Выходное напряжение (на клапаны и трансформатор): Сетевое напряжение
- Нагрузка на контакты выходов: макс. 1 А на каждый выход
- Общая нагрузка: макс. 2 А
- Температура окружающей среды: от -20 °C до +60 °C
- Класс защиты: IP 40
- Монтажное положение: любое
- Вес: ~710 г
Дополнительные аксессуары
Для упрощения пусконаладочных работ и диагностики системы рекомендуется использовать специальный тест-адаптер (заказывается отдельно). Он позволяет измерять ток ионизации и контролировать состояние всех входов и выходов автомата без вмешательства в существующую схему электропроводки.
Ваша гарантия безопасности от Промэлектроника
Выбирая топочный автомат Kromschroder IFS 110IM-3/1/1T, вы инвестируете в безопасность и эффективность вашего производства. Компания Промэлектроника, как официальный дилер Kromschroder, гарантирует поставку оригинального оборудования, полную техническую консультацию и поддержку на всех этапах – от выбора до ввода в эксплуатацию.
Для получения консультации или оформления заказа свяжитесь с нашими специалистами.
Email для заказа и консультаций: sales@prom-elec.com
