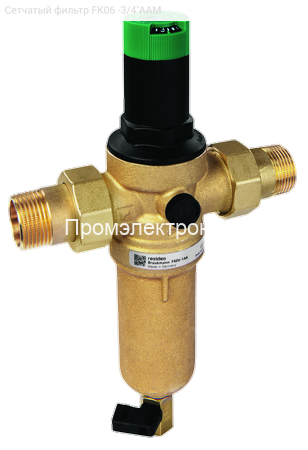

Сетчатый фильтр FK06 -3/4"AAM

Основной склад: В наличии
Москва: В наличии
Санкт-Петербург: В наличии
Казань: В наличии

0 руб.

Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

Категория: Системы водоочистки

Описание

ДУ: 20
Размер (ДхШхВ),(мм): 160x54x245
Температура (°С): до 70
Раб. давление (бар): до 25
Присоед.размер(ы): 3/4"
Разм.ячеек сетки (мкм): 100
Материал: Латунь
FK06-3/4"AAM фильтр миниплюс с редуктором, на горячую воду, 100 мкм

Техническое описание

Особенности:

Сетчатый фильтр FK06 -3/4"AAM представляет собой устройство, сочетающее функции фильтрации и регулировки давления. Он оснащен встроенным клапаном понижения давления, который защищает систему от перепадов давления и снижает расход воды. Регулируемое выходное давление варьируется от 1,5 до 6,0 бар. Корпус имеет резьбовые отверстия для манометра, позволяющие контролировать давление. Конструкция клапана исключает контакт пружины с водой, обеспечивая надежность и долговечность.

Конструкция: Фильтр включает:

Корпус с внешней резьбой и местами для манометра
Пружинный стакан с регулировочной ручкой
Клапан с диафрагмой и седлом
Резьбовые штуцеры
Тонкоячеистый сетчатый фильтр
Чаша фильтра
Шаровой клапан

Материалы:

Корпус из латуни, устойчивой к коррозии
Штуцеры из латуни
Фильтрующий элемент из нержавеющей стали
Чаша из синтетического материала или латуни
Пружинный стакан и держатель из синтетики
Регулировочная пружина из стали
Диафрагма из NBR
Уплотнения из NBR

Маркировка модификаций:

FK06 – XXX AA – с прозрачной колбой
FK06 – XXX AAM – с латунной колбой, где XXX – размер штуцеров

Присоединительный размер R	1/2"	3/4"	1"
Вес (кг)	0,7	1,0	1,5
Размеры (мм)	L: 140, I: 80, H: 89, h: 156, D: 54	L: 160, I: 90, H: 89, h: 156, D: 54	L: 180, I: 100, H: 111, h: 180, D: 61
K_vs	2,5	2,9	6,0

Принцип действия:

Вода проходит через сетчатый фильтр, очищаясь перед выходом. Для промывки открывается шаровой клапан, и поток воды удаляет загрязнения. Встроенный клапан стабилизирует давление, уравновешивая силы диафрагмы и пружины, что позволяет поддерживать постоянное выходное давление независимо от входного.

Инструкция по монтажу:

Подходит для металлических и пластиковых труб.
Устанавливается на горизонтальном участке чашей вниз.
Монтируется после водосчетчика согласно DIN 1988.
Обеспечьте доступ для обслуживания и контроля загрязнения.
Рекомендуется прямолинейный участок трубопровода после фильтра.

Применение:

Фильтры FK06 подходят для бытовых, промышленных и коммерческих нужд. Они защищают чувствительное оборудование и предотвращают скачки давления, особенно в ограниченных пространствах.
