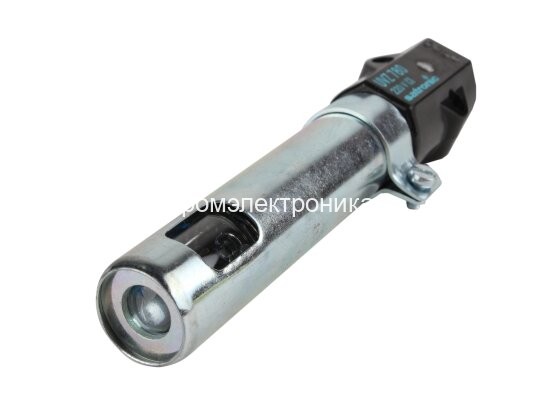

Датчик пламени Honeywell UVZ 780 Blue

Компания «Промэлектроника» (sales@prom-elec.com), являясь официальным дилером Honeywell,  представляет низкочувствительный датчик пламени Honeywell UVZ 780 Blue. Это высокотехнологичное устройство, предназначенное для мониторинга и контроля горения в газовых и комбинированных (dual-fuel) горелках, а также в ряде других промышленных установок, где критически важно четкое и стабильное определение наличия пламени.

Ключевые особенности и сфера применения

Датчик пламени Honeywell UVZ 780 Blue был специально разработан для использования совместно с топочными (горелочными) автоматами MMG 8xx, TMG 740-3, SGU 930(i) и рядом других моделей, поддерживающих технологию ультрафиолетового контроля пламени. Он эффективно решает задачу обнаружения горения при работе с газовыми или комбинированными топливными системами, обеспечивая:

1. Надежный контроль пламени: Низкая чувствительность (Blue-модель) позволяет достоверно отслеживать процесс горения и снижает вероятность ложных срабатываний.
2. Высокое качество: В основе лежит специально разработанная ультрафиолетовая (УФ) вакуумная трубка производства Sylvania, обеспечивающая стабильную работу во всем диапазоне рабочих условий.
3. Универсальность: Возможность интеграции с множеством горелочных автоматов от Honeywell (TMG, SGU, MMG и т. д.) значительно упрощает модернизацию и обслуживание оборудования.
4. Безопасность: При правильном монтаже и регулярной диагностике устройство минимизирует риск неконтролируемого продолжения подачи топлива при отсутствии пламени.
5. Длительный ресурс: Средний срок службы УФ-трубки составляет от 5 до 10 тысяч часов, что делает эксплуатацию прибора экономически целесообразной.

Принцип работы УФ-датчиков пламени

Датчики пламени серии UVZ 780 (включая модификации White, Blue, Red) представляют собой вакуумные ультрафиолетовые трубки, внутри которых находятся два электрода, герметично запаянные в стеклянный баллон, заполненный особым газом. При подаче высокого напряжения (несколько сотен вольт) между электродами тока не протекает до тех пор, пока трубка не подвергается воздействию УФ-излучения. Когда в поле зрения датчика возникает пламя, содержащее ультрафиолетовую составляющую, сопротивление газа внутри колбы снижается, трубка «зажигается», и через неё начинает течь электрический ток в несколько микроампер.

Понятие «пробивного» напряжения

При старении УФ-трубки (в процессе её длительной эксплуатации) рабочее напряжение и «пробивное» напряжение сближаются. Если они станут практически равны, трубка может «зажигаться» даже без присутствия УФ-излучения. Чтобы избежать опасных ситуаций (ложное подтверждение пламени при его отсутствии), современные топочные автоматы, совместимые с УФ-датчиками, проводят тестирование в начале каждого цикла. Во время прогона на старте подается напряжение выше рабочего, и если трубка воспламеняется без пламени, горелка не стартует (фиксируется «световая помеха» или «stray light»). Такая схема позволяет своевременно выявлять износ датчика.

Различия чувствительности между моделями UVZ 780

• UVZ 780 White — стандартная чувствительность; используется, как правило, с автоматами TMG и SGU.
• UVZ 780 Blue — низкая чувствительность; оптимальна для мощных установок, где переизбыток УФ-излучения нежелателен, а также в случаях, когда нужно снизить риск ложных срабатываний. Обычно сочетается с топочными автоматами TMG и SGU.
• UVZ 780 Red — высокая чувствительность; чаще применяется с автоматами MMG, TMG и SGU, когда требуется максимально точное считывание слабого УФ-излучения.

Все три варианта имеют общий принцип работы, но отличаются пороговыми значениями, что позволяет гибко выбирать модель под конкретный тип горелки и условия её эксплуатации.

Технические характеристики датчика пламени Honeywell UVZ 780 Blue

1. Тип детектора: УФ-вакуумная трубка (Sylvania)
2. Чувствительность: Низкая (Blue) — оптимальна для оборудования с высоким уровнем УФ-излучения
3. Напряжение питания: Подаётся от соответствующего блока управления (MMG, TMG, SGU и др.), обычно несколько сотен вольт переменного тока
4. Токовый сигнал: Несколько микроампер при наличии пламени
5. Срок службы: Ориентировочно от 5 до 10 тысяч часов работы (может варьироваться в зависимости от частоты запусков и условий эксплуатации)
6. Проверка на «пробой»: Реализуется через функцию повышенного тестового напряжения в блоках управления
7. Совместимость: Горелочные автоматы серий TMG 740-3, MMG 8xx, SGU 930(i), а также иные контроллеры, поддерживающие работу с УФ-датчиками Honeywell
8. Рабочая температура: Диапазон определяется моделью автоматики и конструкцией датчика (рекомендуется уточнять у производителя или официального дилера)
9. Дополнительные артикулы электрода: Для корректного подбора запасных частей (артикулов электродов и других аксессуаров) обращайтесь в компанию «Промэлектроника» по электронной почте: sales@prom-elec.com.

Важность использования УФ-датчика пламени в горелках

В современных системах отопления и промышленного нагрева к горелкам предъявляются высокие требования по безопасности и эффективности. Неконтролируемая подача топлива без наличия пламени недопустима и может приводить к аварийным ситуациям. Именно поэтому при проектировании и эксплуатации котельного оборудования уделяется особое внимание системам контроля пламени.

• Высокий уровень безопасности: УФ-датчики реагируют на присутствие ультрафиолетового спектра, характерного для горения газа, минимизируя риск случайного продолжения подачи топлива.
• Стабильность работы: Вакуумные трубки успешно протестированы годами эксплуатации в промышленных и бытовых агрегатах.
• Обширная область применения: От небольших котлов в частных домах до крупных промышленно-энергетических комплексов.

Низкая чувствительность UVZ 780 Blue особенно востребована, когда горелка работает на мощном оборудовании или в условиях, где внешние факторы (освещение, отражения и т. п.) могут вызвать ложные срабатывания при использовании более «тонко реагирующих» датчиков.

Сравнение с альтернативными системами контроля пламени

Помимо УФ-технологий (UVZ, UVZE, UVZ 780 и т. д.), в оборудовании Honeywell применяются и инфракрасные (IR) датчики серии IRD. Например:

• IRD 810 и IRD 810 Industrial
• IRD 820 и IRD 820 Industrial
• IRD 1010 и IRD 1020

IRD-сенсоры: принцип работы

В отличие от УФ-датчиков, инфракрасные сенсоры выявляют тепловое (ИК) излучение. Однако для корректного обнаружения горения используется специальная электронная схема, отсеивающая постоянную тепловую составляющую (например, от раскаленных элементов печи) и пропускающая лишь переменную «мерцающую» компоненту, характерную для реального пламени. Это гарантирует быстрый отклик (в пределах одной секунды), что жизненно важно в условиях безопасности.

Преимущества IRD-сенсоров

1. Выявляют широкий диапазон теплового излучения.
2. Оснащены встроенными фильтрами и микросхемами для выделения «фликера» (мерцания) пламени.
3. Могут быть удобными в случаях, где ультрафиолетовая составляющая недостаточно выражена.

Однако ультрафиолетовая технология (UVZ 780) остается одним из наиболее распространенных методов контроля пламени в газовых и комбинированных горелках, особенно если речь идет о соблюдении требований ряда промышленных стандартов.

Особенности моделей UVZE 780 и TME 780

Дополнительно стоит упомянуть о линейке UVZE 780 и модуле TME 780, которые имеют встроенный механический затвор («шторку») для повышения надежности проверки прибора. Принцип действия сводится к тому, что примерно каждые четыре минуты шторка закрывает обзор УФ-трубки на одну секунду. В этот момент контроллер убеждается, что сигнал пламени пропадает. Если сигнал не пропал, значит датчик находится в состоянии самопроизвольного зажигания без пламени (из-за старения или повреждения), и система прекращает работу, избегая небезопасного поступления топлива.

• UVZE 780 выпускается только в стандартной чувствительности.
• TME 780 представляет собой более сложную и дорогостоящую систему, но обеспечивающую повышенную степень безопасности, особенно в режиме непрерывной работы горелки.

Эти решения востребованы на предприятиях, работающих в круглосуточном режиме, где простой оборудования обходится особенно дорого, а риски при перебоях в работе систем горения выше.

Вопросы обслуживания и диагностики

1. Регулярная проверка: Любой УФ-датчик подвержен старению — пробивное напряжение со временем снижается. Топочные автоматы с тестовой функцией помогают вовремя выявить некорректную работу.
2. Замена УФ-трубки: После 5–10 тысяч часов работы (а иногда и раньше, в зависимости от условий) возможно потребуется замена. Следует обращаться к официальным дилерам Honeywell, таким как «Промэлектроника», чтобы приобрести оригинальные комплектующие.
3. Правильное хранение и монтаж: УФ-трубки чувствительны к ударам и вибрациям, поэтому важно обеспечивать надежную фиксацию и герметичность места установки.

Почему выгодно купить Honeywell UVZ 780 Blue у «Промэлектроники»

• Официальный дилер: Наша компания обладает официальным статусом представителя Honeywell, что гарантирует подлинность, высокое качество и доступ к официальной технической поддержке.
• Широкий ассортимент: Помимо UVZ 780 Blue, мы поставляем и другие модификации серии (White, Red), а также дополнительные электроды, крепления и запасные части к горелочным автоматам.
• Консультации специалистов: Опытные инженеры помогут определиться с правильной моделью датчика пламени и совместимой автоматикой (TMG, MMG, SGU и пр.), что крайне важно при проектировании или модернизации топочного оборудования.
• Гибкая ценовая политика: Стараемся предлагать конкурентные цены, а для постоянных клиентов и крупных проектов возможны индивидуальные условия.
• Техническая поддержка: Оперативно отвечаем на вопросы по установке, настройки и диагностике датчиков пламени. Связаться можно по телефону или email: sales@prom-elec.com.

Расширенный обзор принципов УФ-контроля горения

Чтобы еще глубже понять, почему именно Honeywell UVZ 780 Blue занимает лидирующие позиции среди датчиков пламени, рассмотрим несколько важных моментов:

1. УФ-спектр горения: При сгорании углеводородных топлив (газ или жидкое топливо) в зоне пламени происходит генерация коротковолнового ультрафиолетового излучения. Обычный световой спектр может меняться, а инфракрасное излучение зачастую перекрывается тепловыми источниками, поэтому УФ-детекторы остаются одним из самых четких способов определить факт горения.
2. Защита от помех: Вредное воздействие видимого света от ламп и солнечного излучения на УФ-датчик минимизировано благодаря особенностям конструкции и свойствам стеклянной колбы. Это позволяет эксплуатировать UVZ 780 Blue даже в условиях повышенного внешнего освещения.
3. Простота монтажа: Стандартные посадочные размеры и унифицированные разъемы для подключения упрощают установку при замене устаревших или поврежденных датчиков.
4. Комплексные решения: В промышленности важно иметь систему диагностики и блокировки подачи топлива при сбоях. Блоки управления Honeywell (TMG, MMG, SGU) сочетаются с датчиками серии UVZ, образуя связку, которая проверяет себя в начале цикла и при необходимости останавливает процесс, если обнаруживаются аномалии.

Альтернативные инфракрасные модели и их артикулы

В ряде случаев, когда нужно зафиксировать наличие пламени, лишенным четкой УФ-составляющей или когда конфигурация горелки требует другого подхода, используют ИК-сенсоры. Для полноты описания приводим краткую сводку популярных моделей Honeywell:

• IRD 810 (включая Industrial-версию)
  Применим практически во всех Satronic-контроллерах. Отдельный сенсор и усилитель в одном корпусе, с выходом для потенциала земли или с потенциал-независимым выходом для промышленных применений.
• IRD 820 (также имеет Industrial-модификацию)
  Отличается возможностью настройки чувствительности, имеет тяжелый защитный корпус для агрессивных сред.
• IRD 1010
  Предназначен для «синих» (blue-burning) масляных горелок бытового типа. Может поставляться с разными вариациями корпусов, угла обзора и монтажной арматуры.
• IRD 1020
  Разработан для газовых горелок повышенной мощности. Чаще всего требует магнитный монтажный фланец M93, который отвечает стандарту EN298, предусматривающему отключение в случае снятия датчика.

Главное отличие ИК-технологии в том, что сенсор определяет пульсирующую компоненту пламени, игнорируя постоянное излучение от раскаленных деталей печи. Это удобно, но иногда в горелках газового типа (особенно с ярким ультрафиолетовым спектром) УФ-технология может дать более точные результаты.

Рекомендации по выбору и установке

1. Определение чувствительности: Для газовых горелок средней и высокой мощности с интенсивным УФ-излучением чаще подходит UVZ 780 Blue, если нет явных причин повышать чувствительность.
2. Проверка совместимости: Перед покупкой убедитесь, что ваш контроллер (TMG 740-3, MMG 8xx, SGU 930(i) и др.) поддерживает именно ту модель датчика, которую вы собираетесь установить.
3. Учет условий эксплуатации: Высокая температура, вибрации, загрязнения — все это влияет на срок службы. Возможно, потребуется дополнительная защита корпуса или регулярная чистка смотрового окна датчика.
4. Техническая документация: Рекомендуется внимательно изучить руководства производителя, а при необходимости связаться с техническими специалистами «Промэлектроники» (sales@prom-elec.com) для уточнения деталей монтажа и наладки.
5. Регулярные тесты: Механизм «stray light check» в блоках Honeywell не освобождает вас от визуальной или инструментальной проверки состояния оборудования. Особенно это важно в промышленных предприятиях, где простои обходятся дорого.

Дополнительные артикулы электрода

Для поддержания корректной работы и профилактики сбоев важно использовать оригинальные аксессуары и запасные части. Компания «Промэлектроника» располагает большим складским запасом:

• УФ-электроды (различных артикулов) для моделей UVZ 780 (White, Blue, Red)
• Запасные УФ-трубки (Sylvaniа или эквиваленты, сертифицированные Honeywell)
• Магнитные фланцы и крепления для ИК-датчиков серии IRD
• Переходные адаптеры для установки UVZ-сенсоров на различные модели горелочных автоматов

Все детали проходят заводской контроль качества и обеспечивают полную совместимость с рекомендуемым оборудованием Honeywell.

Заключение

Выбирая датчик пламени Honeywell UVZ 780 Blue у официального дилера — компании «Промэлектроника», вы получаете сертифицированное изделие с гарантией и профессиональной поддержкой. Устройство сочетает в себе надежность, проверенный временем принцип действия и широкий диапазон применения. Низкая чувствительность (Blue) ориентирована на стабильное детектирование пламени в средах с повышенным ультрафиолетовым фоном или сложными условиями эксплуатации, исключая ложные срабатывания.

Наш опыт и прямой контакт с производителем Honeywell позволяют нам предоставлять максимум информации о совместимости, установке и обслуживании, а также предлагать дополнительные артикулы электрода и прочие комплектующие. Для запроса коммерческого предложения и более детальных консультаций свяжитесь с нами:

Компания «Промэлектроника»
Официальный дилер Honeywell
Email: sales@prom-elec.com

Мы дорожим своей репутацией и стремимся обеспечить высокое качество сервиса, чтобы каждая покупка датчика пламени UVZ 780 Blue решала реальные задачи наших клиентов и соответствовала строгим стандартам безопасности в отопительных и промышленных системах.

Итоги и преимущества сотрудничества с «Промэлектроникой»

• Сертифицированная продукция Honeywell: Прямая поставка с заводов-изготовителей, полное соответствие стандартам EN298 и другим отраслевым нормам.
• Официальный дилер: Право продавать и обслуживать оборудование Honeywell, включая полные партии датчиков, контрольных блоков и запасных частей.
• Быстрая отгрузка и гибкие условия: Возможность доставки как единичных датчиков, так и крупных партий для промышленных проектов.
• Штат квалифицированных специалистов: Поможем с выбором модели (UVZ 780 Blue, White, Red) под конкретные нужды, расскажем про настройку и диагностику.

Когда безопасность, надежность и экономическая эффективность имеют первостепенное значение, на помощь приходят УФ-датчики пламени серии UVZ 780. Модель Blue отличается балансом между устойчивостью к внешним помехам и достаточной чувствительностью к пламени, что делает её идеальным выбором для широкого спектра горелок на газовом и комбинированном топливе.

Обращайтесь в «Промэлектроника» — ваш надежный партнер в поставке и обслуживании оборудования Honeywell!
